（1）製品の特長

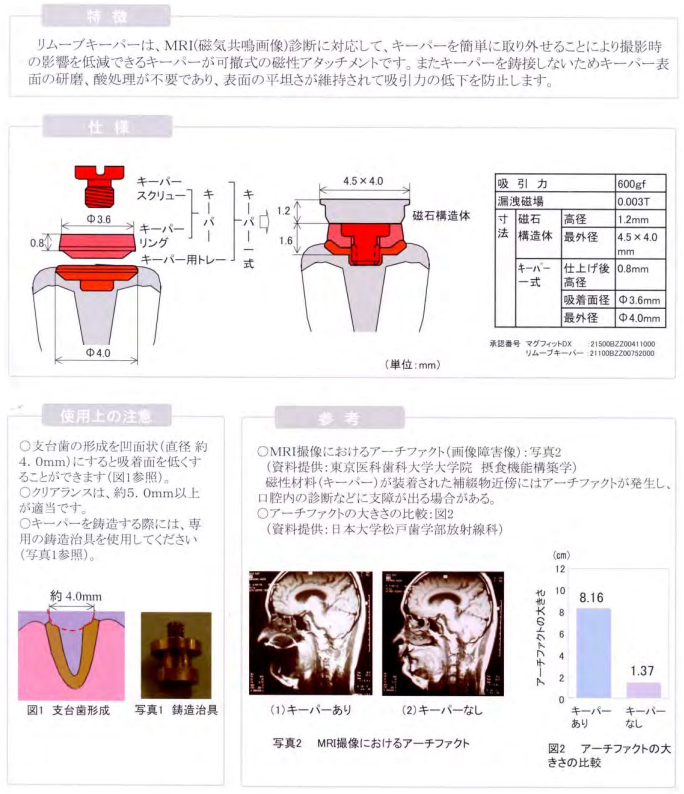

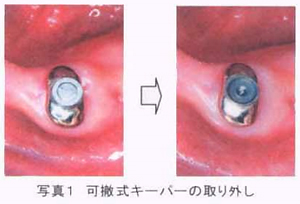

MRI（磁気共鳴画像）診断に対応して、キーパーが簡単に取り外せることにより撮影時の影響を低減できるキーパー可撤式の磁性アタッチメントです。
キーパーを鋳接しないため、キーパー表面の研磨が不要であり、表面の平坦さが維持されて吸引力の低下を防止します。また、酸処理によるキーパーの劣化を防ぎます。

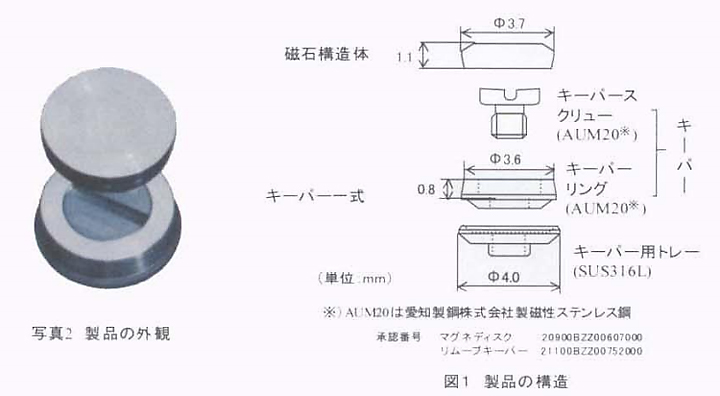

（2）製品の構造

（3）技工操作の概要

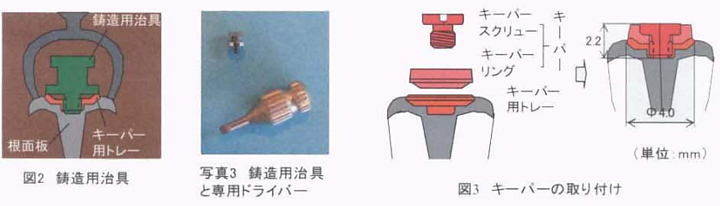

①側面版にキーパー用トレー（※１）のみを鋳接します（図２）。

キーパー用トレーが鋳接された側面版を研磨後、専用ドライバーにてキーパースクリュー及びキーパーリングを取り付けてください（図３）。

※１）キーパー用トレーにはキーパー（キーパーリング、キーパースクリュー）が組み付けられた状態で梱包しておりますので、キーパーを専用ドライバー（写真3）にて取り外し、かわりに鋳造用治具（写真3）を取り付けた後、根面板のワックスアップに埋め込んでください。なお、鋳造用治具は鋳造のみに使用し、その後は破棄します。

診療室	技工所
（１）支台歯形成・印象採得支台歯形成及び印象採得をします（クリアランスは5mm以上が適当です。）支台歯はすり鉢状にする（直径約4mm）と吸着面を低くすることができます。
	（２）根面板作成キーパー用トレーを埋め込み、キーパーを取り付けた根面板を作成します。技工所における根面板作成の手順が他の磁性アタッチメントの場合と異なるため、次項で詳細にその手順を説明します。
（３）根面板合着根面板を合着します。その後磁石構造体を吸着させた状態で、義歯製作のための印象採得を行います。
	（４）義歯作製
（５）磁石構造体合着 ①余剰のレジンを逃がすために作製された義歯に板遁路を付与します。また、即時重合レジンの入るスペースをとるため、義歯内部凹みを一層削ります。 ②内部の凹みに即時重合レジンを盛り、磁石構造体の吸着さられた状態の口腔内に戻し硬化を待ちます（約5分） ③即時重合レジン硬化後、義歯を外すことによりマグネット義歯が完成します。

（１）ワックスアップ

①ワックスアップ

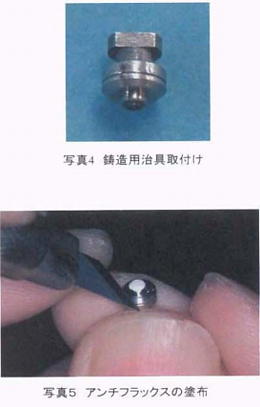

納品時は、キーパー用トレーにキーパーが取り付けてられているためキーパーを外し、代わりに鋳造用治具を取り付けます（写真4）。
ねじ込まれた鋳造用治具を2～3山ｙるめ、キーパー用トレーの底よりアンチフラックス（グラファイトペースト）を塗布し、手早くデザインナイフなどを利用してしっかり締め込みます（写真5）。
取り付けの際のアンチフラックスが乾いてしまうと、鋳造用治具の浮き上がりの原因になります。また、締め込みがあまいと後にスクリューキーパーが確実に入らなくなるので注意してください。
※4）アンチフラックス（グラファイトペースト）は黒色ですが、写真においては見やすいように白色で示します。

②キーパー用トレーの埋込み
ワックスアップされた根面板に、鋳造用治具が取り付けられたキーパー用トレーを埋め込みます（写真6）埋め込みの際、キーパー用トレーを熱くしすぎるとワックスが溶けて接合部にワックスが流れ込みやすいので十分注意してください。実態顕微鏡下でワックスが流れ込んでいないか確認してワックスアップを完成させます。
